Сборка мотора Hyosung GT650R -2007

Сообщение Korider » 18 фев 2012, 00:47

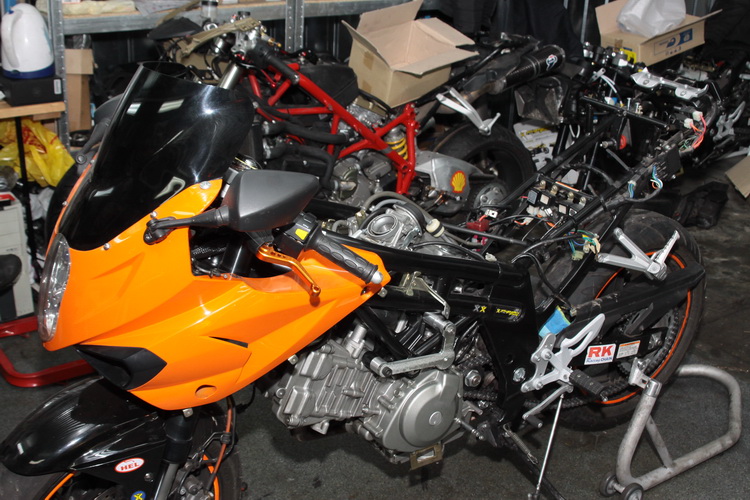

Итак, начну с того что в начале осени умерла коробка в моем моте. на тот момент пробег составлял почти 40 000км.
умерла она не без моей помощи :cry: , даже не знаю на кого свалить вину, но получилось так, что на нейтрале, при 7-8 тыс оборотов, я включил первую передачу, в коробке раздался удар, но мот спокойно тронулся и поехал. в следующий раз, когда я выезжал с гаража заметил не ладное, при переходе на вторую начала заедать коробка, и в конце концов коробка просто застряла на первой передаче.
поскольку уже сезон подходил к концу, было решено без спешек заняться разборкой мотоцикла и поиском хорошего сервиса. наконец то звезды улыбнулись всем Hyosung -оводам и у нас появился, не по боюсь этого слова, профессиональность сервис, с опытным механиком который к тому же является механиком команды по мотокроссу!
имея в своем арсенале огромное количество разнообразных инструментов (в том числе высокоточных измерительных)
2012-01-25 15.38.50.jpg

принялись не спешно разбирать двигатель.

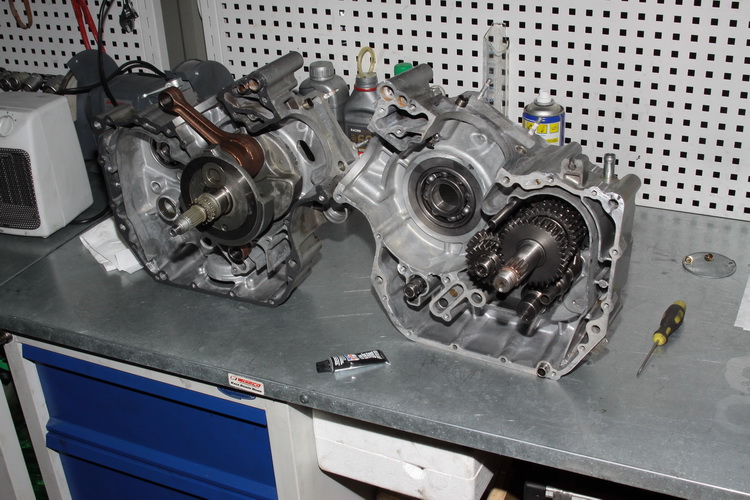

разделив картер на 2 половинки первое что пришло в голову: чёрт, этот двигатель в идеале, и сперва даже были в неком недоумении, в чем же проблема, но проблемка нашлась, вот она собственной персоной:
IMG_6664_новый размер.JPG
Аватара пользователя
Korider
Модератор
Модератор

Сообщения: 1092
Зарегистрирован: 17 дек 2009, 23:49
Возраст: 39
Откуда: Киев
Транспорт: Hyosung GT650RC
Имя: Олег
Телефон: 0684021326

Re: Сборка мотора Hyosung GT650R -2007

Сообщение Korider » 18 фев 2012, 01:13

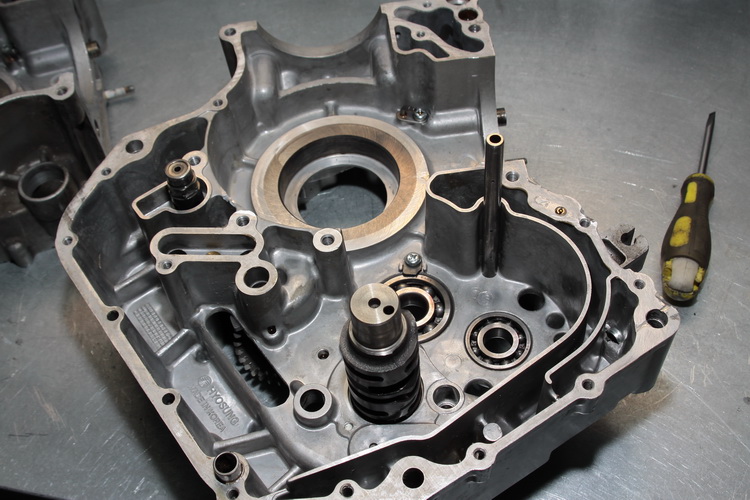

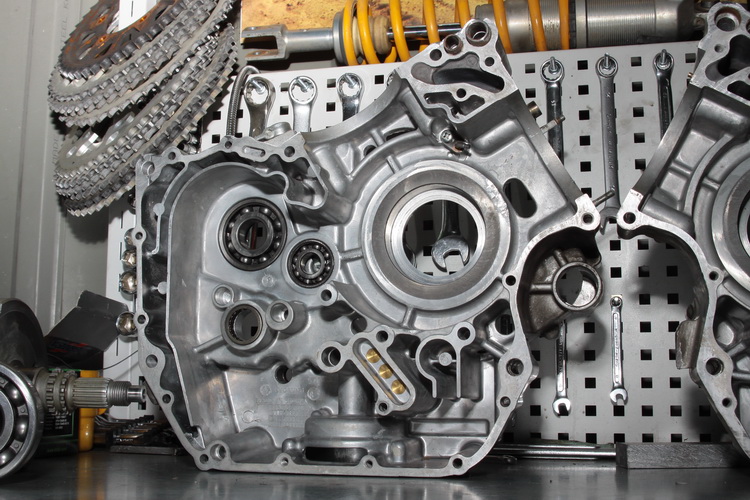

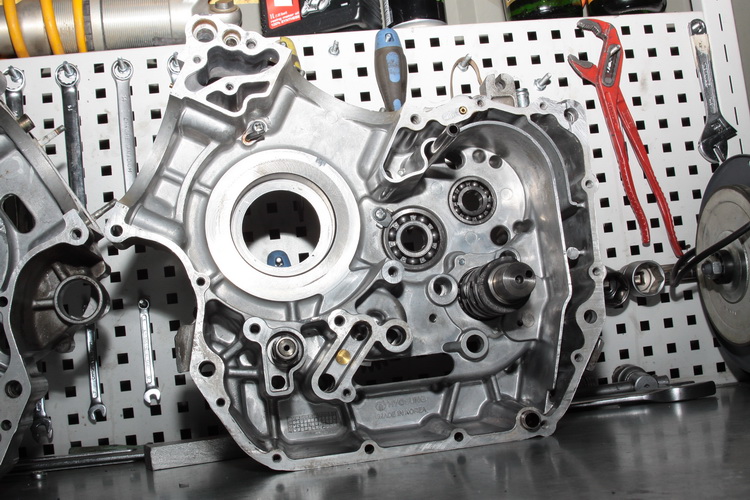

Пока ожидались необходимые детальки, двигатель не спешно перемывали, и конечно же устроили маленьку фото сессию. честно говоря меня не покидала надежда найти что то китайское или ноунейм в этом мотоцикле, по скольку на всех форумах в весь голос только и слышно: "двигатель удешевили в ущерб ресурсу" , "корейские двигателя не надежные" ,так что вот можно сказать мы занялись поиском этой самой не надежности, забегу на перед, механик с огромным опытом ремонта не только мото-двигателей а и авиационных турбин так и не смог найти эту самую не надежность :geek:

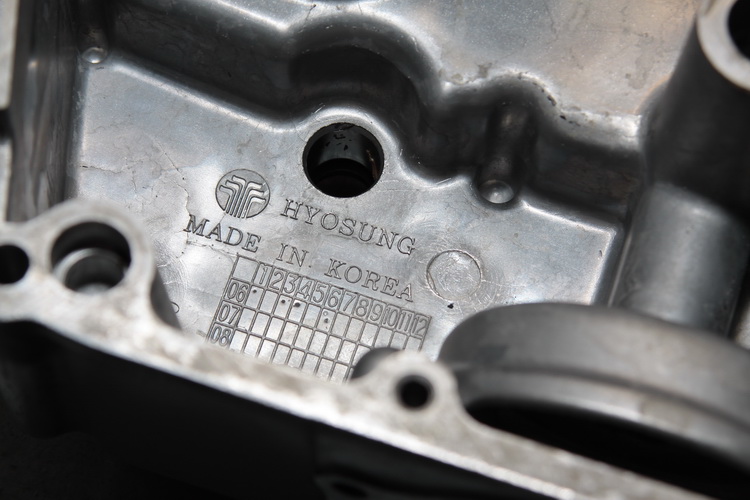

внутренняя часть картера еще раз напоминает нам о стране производителе:

IMG_7322_новый размер.JPG

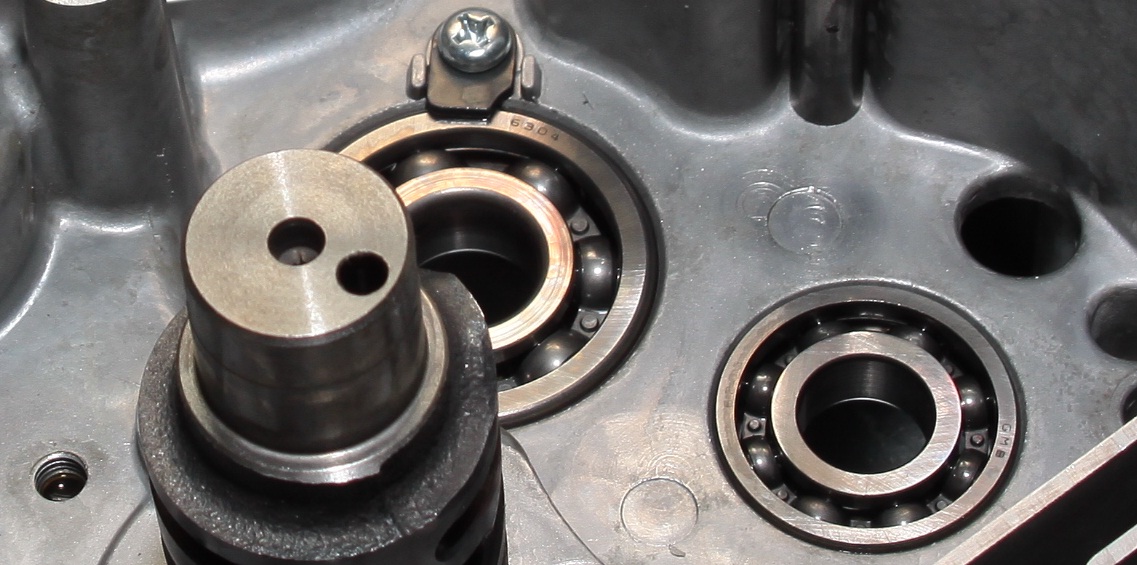

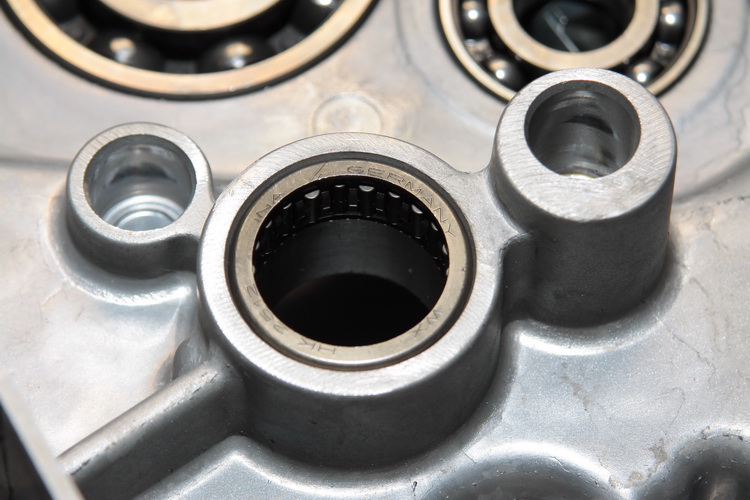

пробежавшись быстренько по подшипникам внутри картера с удивлением замечаем немецкий подшипник, (пы сы. ну кого кого а немцев тут не ждали)
IMG_7326_новый размер.JPG

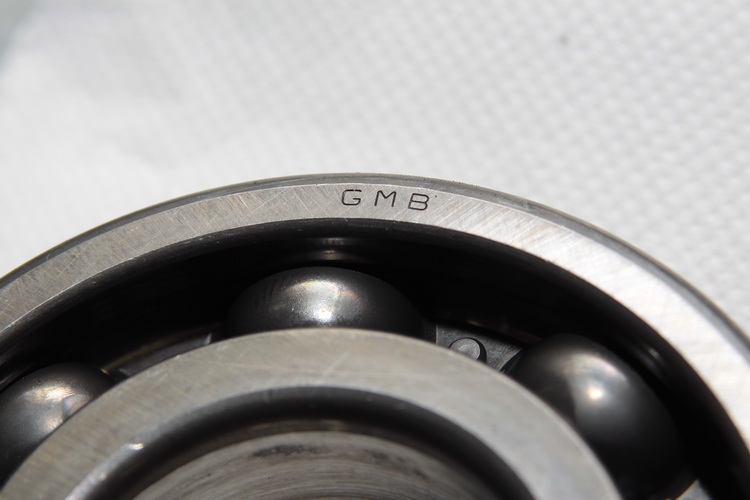

подшипники коленвала и коробки корейской фирмы GMB. пробежавшись по интернету наблюдаю некую принадлежность этой фирмы к Японии, но всё же попадаю на их официальный сайт. среди покупателей этих подшипников мы видим таких гигантов: Хюндай, Киа Моторс, Деу, Ссанг Йонг моторс.
IMG_7328_новый размер.JPG

.jpg
Аватара пользователя
Korider
Модератор
Модератор

Сообщения: 1092
Зарегистрирован: 17 дек 2009, 23:49
Возраст: 39
Откуда: Киев
Транспорт: Hyosung GT650RC
Имя: Олег
Телефон: 0684021326

Re: Сборка мотора Hyosung GT650R -2007

Сообщение Korider » 18 фев 2012, 01:39

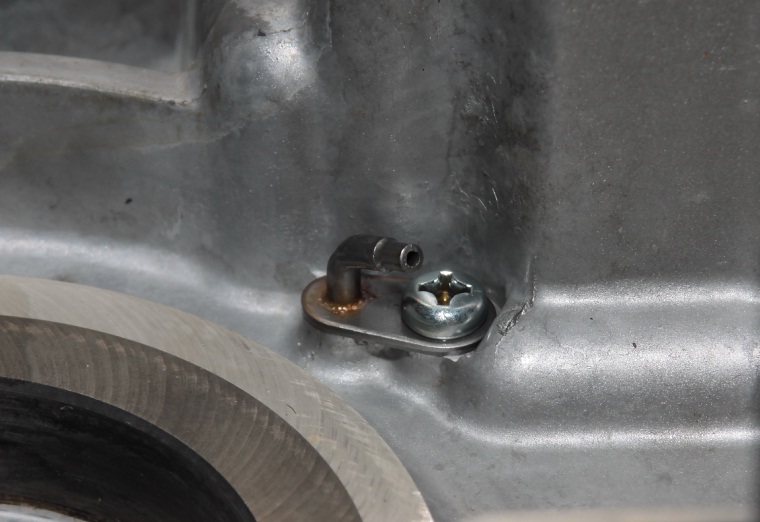

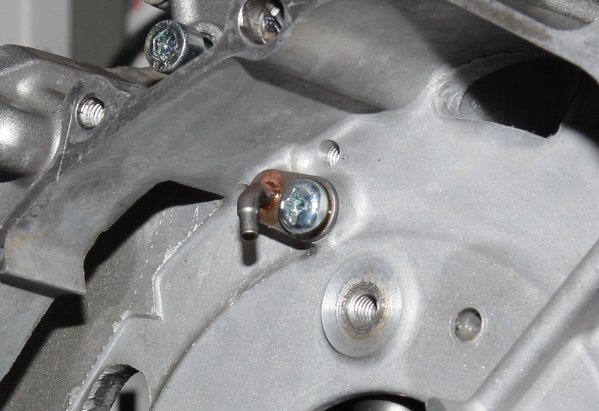

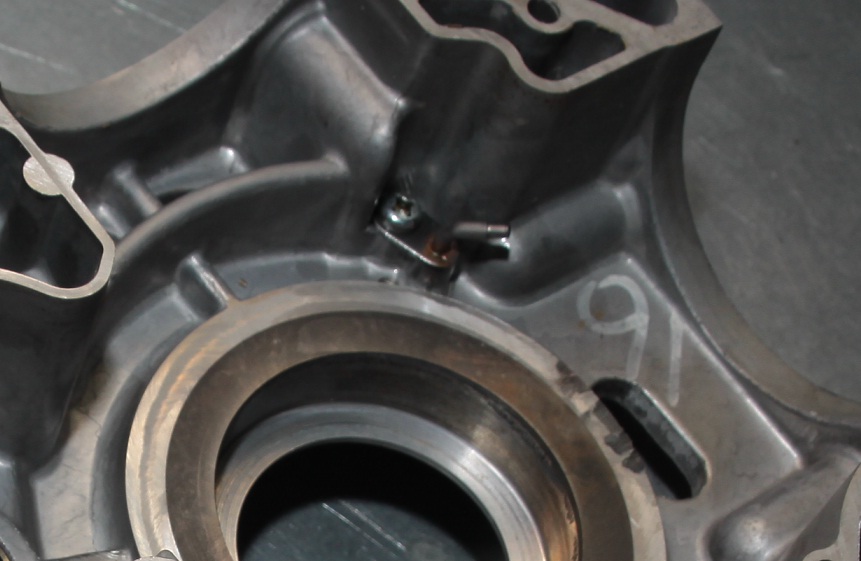

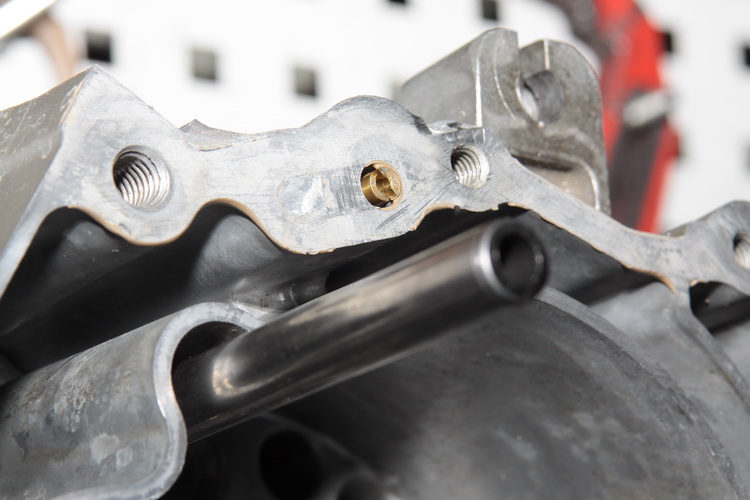

Внутри картера имеется множество разных масляных форсунок, которые играют важную роль в смазке двигателя. мало того что часть деталей сами по себе находятся в масляной ванне, через эти форсунки происходит дополнительное разбрызгивание масла. другими словами эти форсунки просто на просто поливают определенные участки маслом.
.jpg



IMG_7415_новый размер.JPG




стоит обратить внимание на посадочное место подшипников коленвала. садятся они не просто в алюминий!
IMG_7334_новый размер.JPG
Аватара пользователя
Korider
Модератор
Модератор

Сообщения: 1092
Зарегистрирован: 17 дек 2009, 23:49
Возраст: 39
Откуда: Киев
Транспорт: Hyosung GT650RC
Имя: Олег
Телефон: 0684021326

Re: Сборка мотора Hyosung GT650R -2007

Сообщение Korider » 18 фев 2012, 02:04

краткий обзорчик состояния коробки:

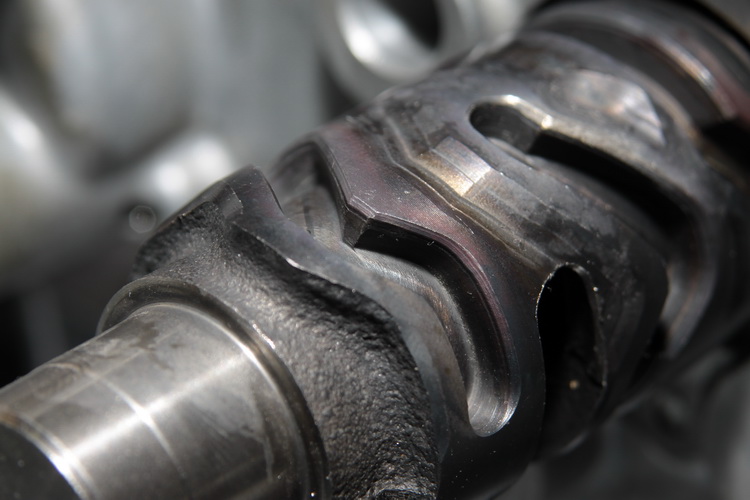

копирный вал
IMG_7343_новый размер.JPG

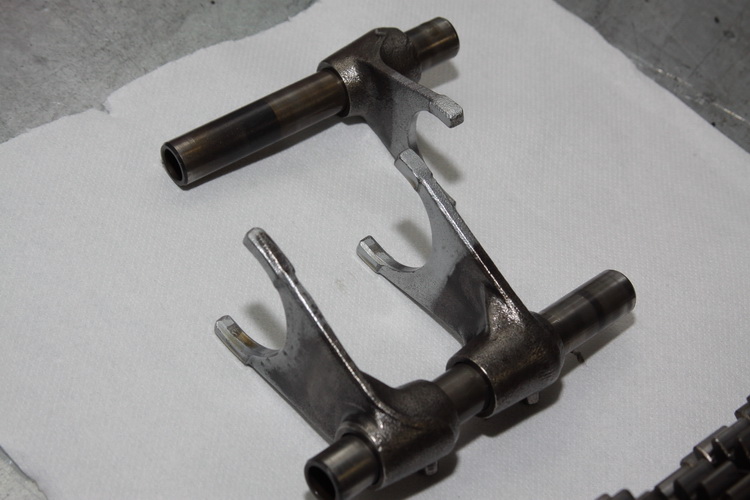

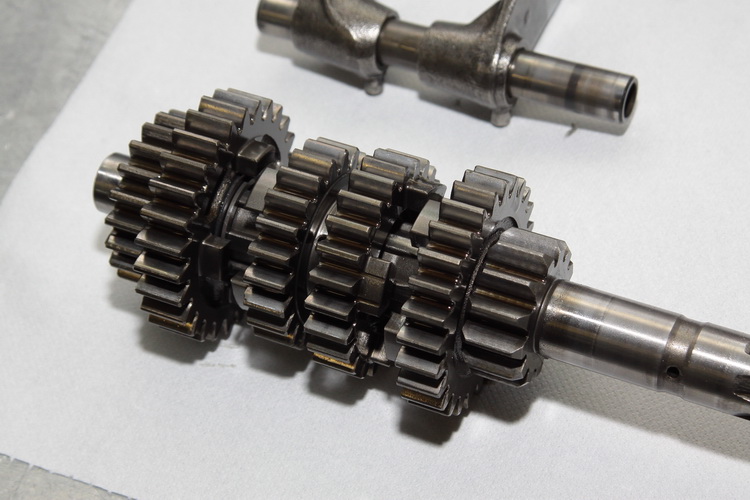

состояние вилочек и шестеренок
IMG_6645_новый размер.JPG

IMG_6647_новый размер.JPG

.jpg

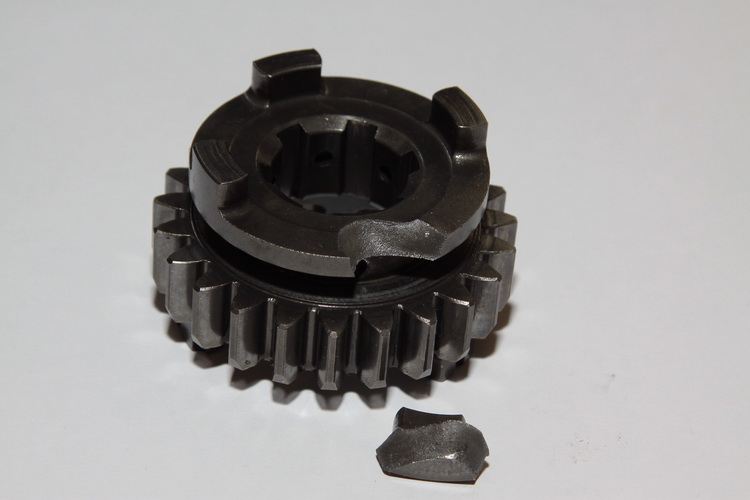

не буду скрывать что коробка аж совсем вся в шоколаде :) на шестеренке второй передачи (на которую самая большая нагрузка кстати) наблюдается небольшое выкрашивание метала. было решено так же пустить под замену эту шестеренку,по скольку не известно сколько она еще будет жить

.jpg
Аватара пользователя
Korider
Модератор
Модератор

Сообщения: 1092
Зарегистрирован: 17 дек 2009, 23:49
Возраст: 39
Откуда: Киев
Транспорт: Hyosung GT650RC
Имя: Олег
Телефон: 0684021326

Re: Сборка мотора Hyosung GT650R -2007

Сообщение Korider » 18 фев 2012, 10:48

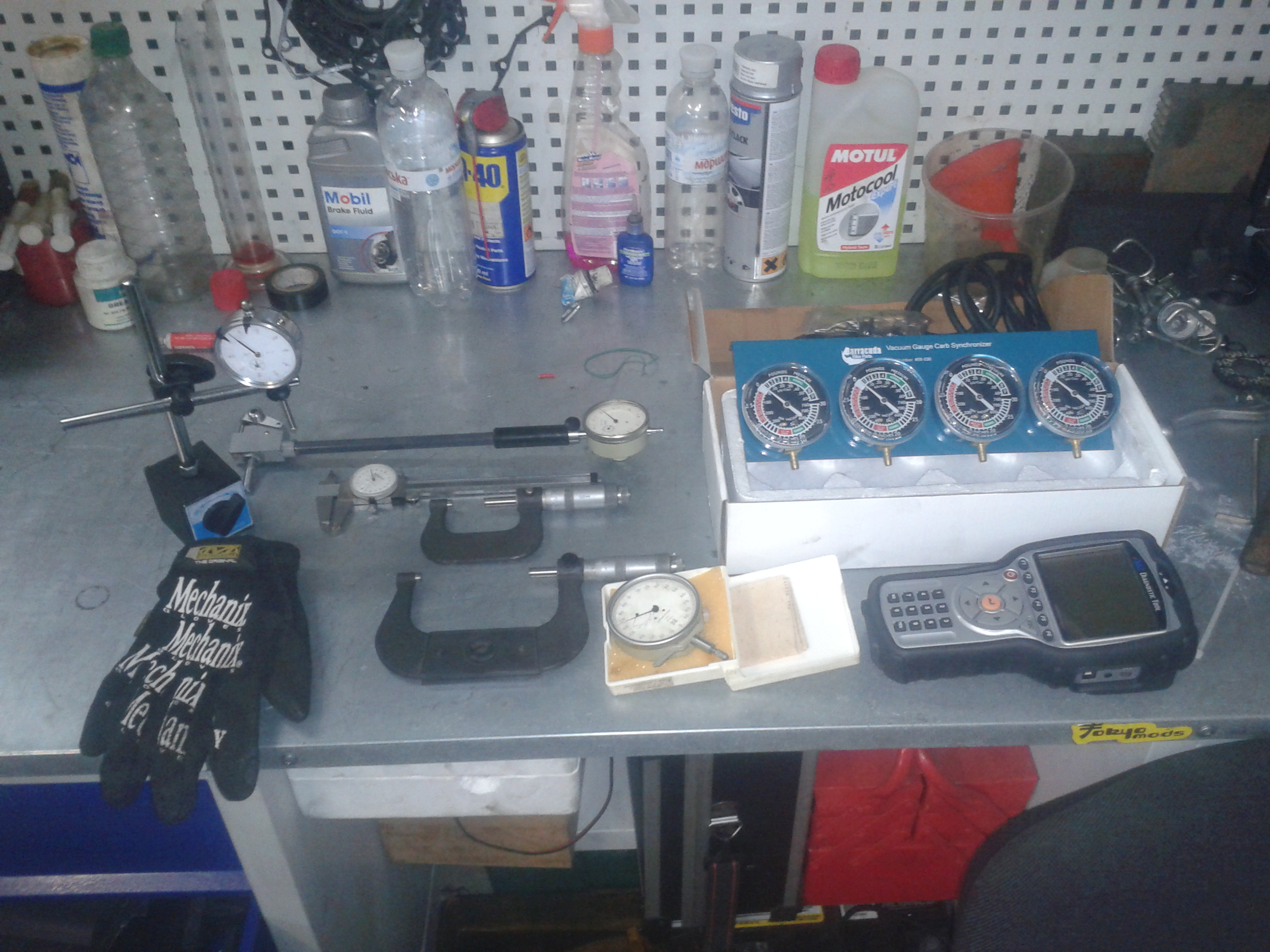

Далее приступаем к замерам сервис лимитов коленвала. На СТО имеется вся специализированная литература ну и разумеется весь необходимый инструмент.
IMG_7354_новый размер.JPG

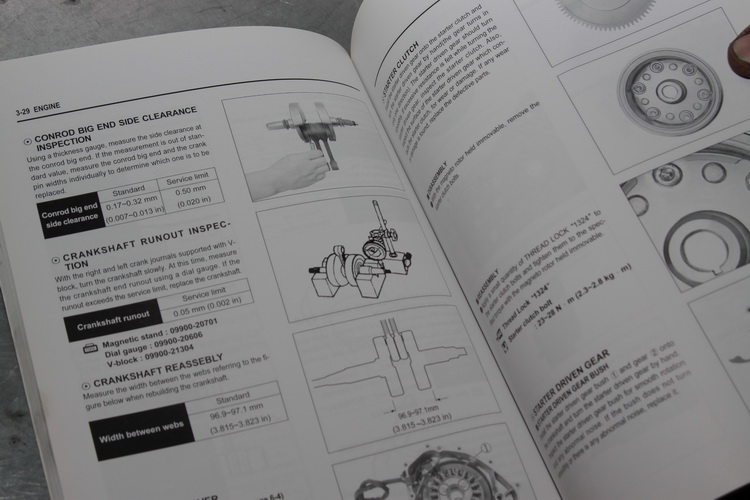

в сервис мануалах всё доступно расписано и показано с картинками, даже если с английским не алё
IMG_7344_новый размер.JPG

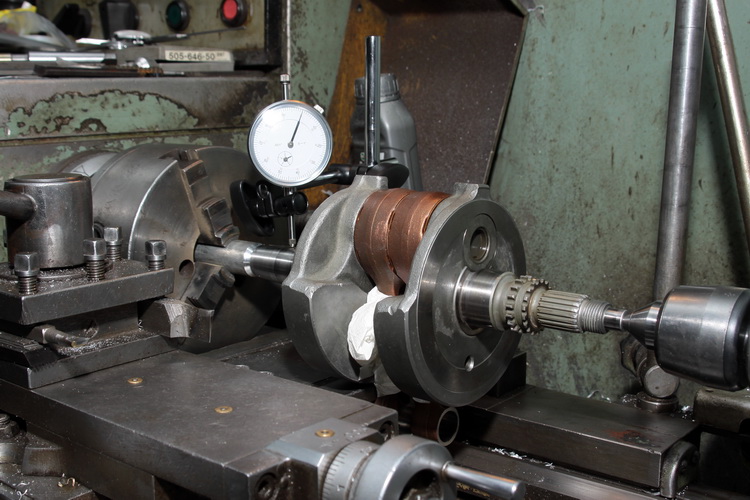

итак, замеряем "эксцентриситет коленвала"* (*числовая характеристика конического сечения, показывающая степень его отклонения от окружности.)
IMG_7321_новый размер.JPG

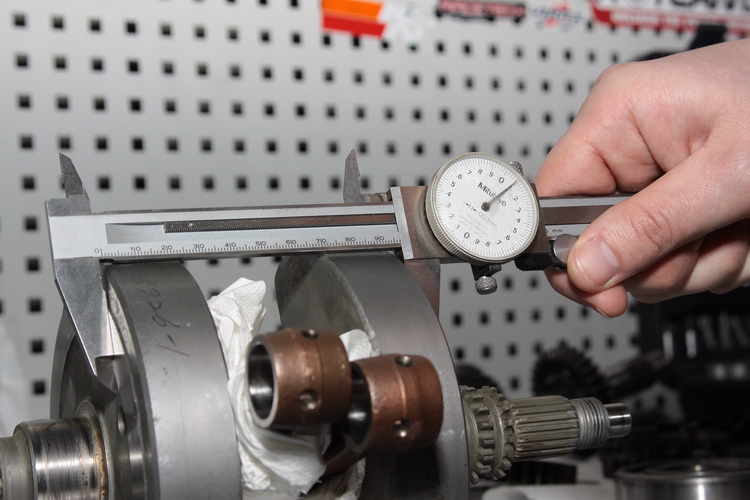

далее замеряем расстояние между щеками коленвала:
IMG_7347_новый размер.JPG

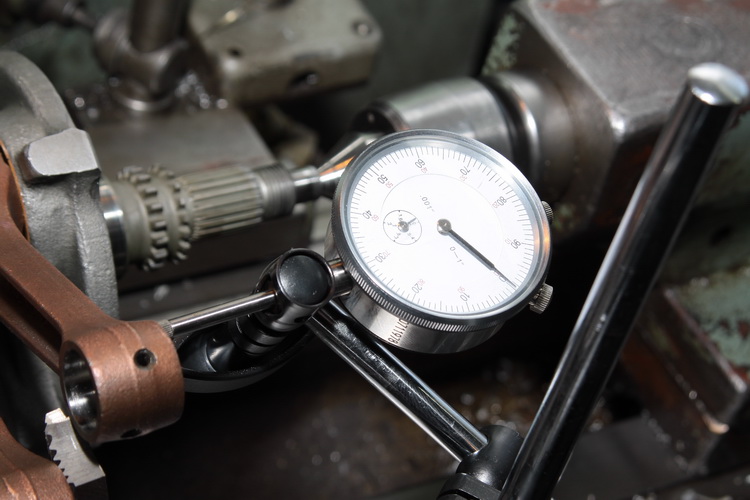

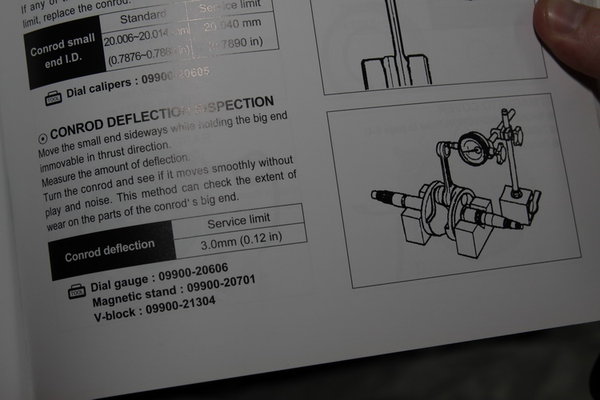

замеряем биения шатуна:
IMG_7351_новый размер.JPG

IMG_7350_новый размер.JPG


Все размеры в пределах нормы отклонения (биение) шатуна составило 3 сотки, что составило всего лишь десятую часть от допустимого лимита.
Аватара пользователя
Korider
Модератор
Модератор

Сообщения: 1092
Зарегистрирован: 17 дек 2009, 23:49
Возраст: 39
Откуда: Киев
Транспорт: Hyosung GT650RC
Имя: Олег
Телефон: 0684021326

Re: Сборка мотора Hyosung GT650R -2007

Сообщение Korider » 19 фев 2012, 20:18

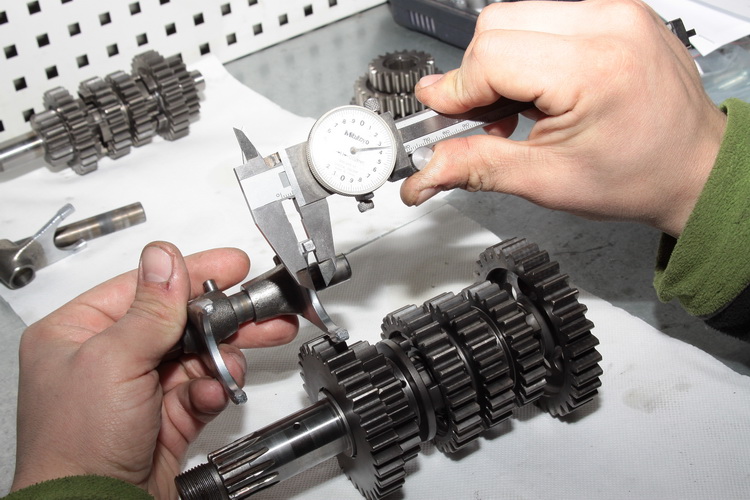

далее вернемся к коробке. пора и тут что то по мерять :geek:

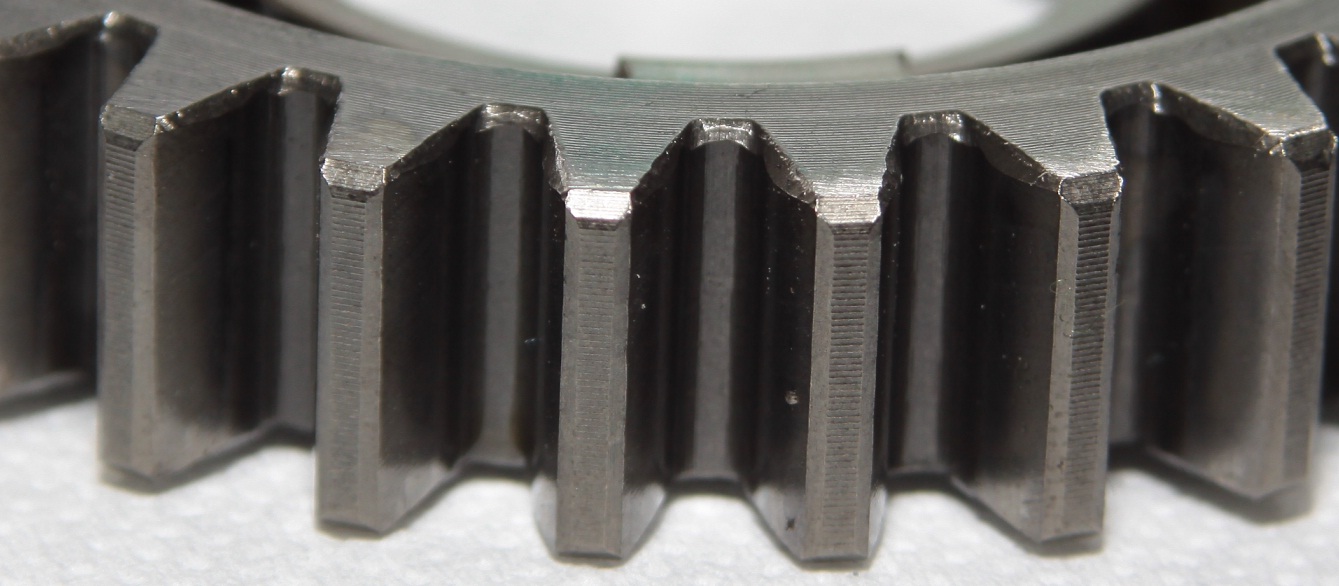

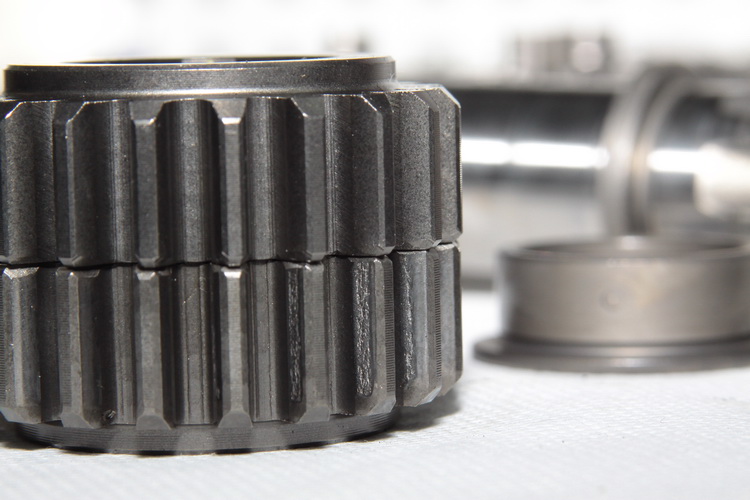

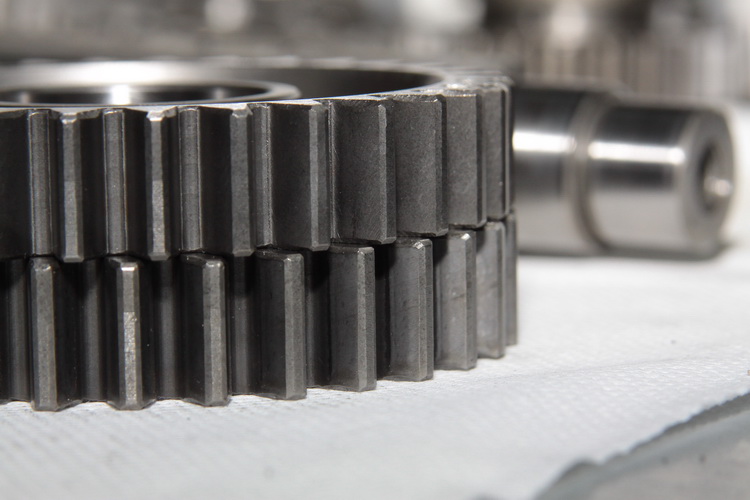

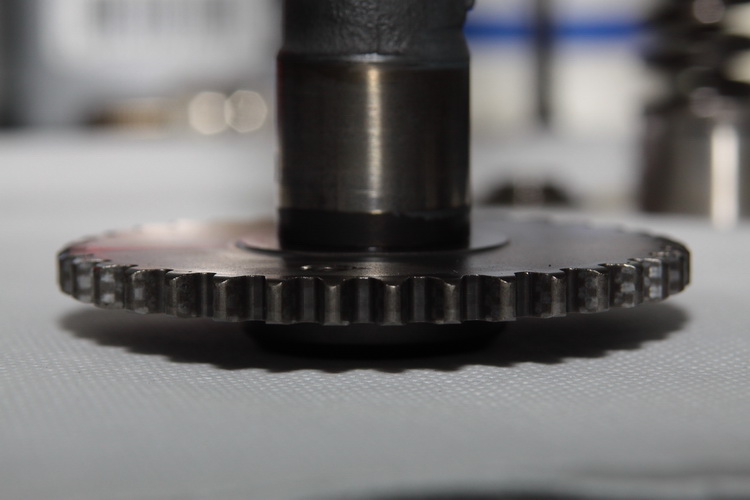

пару фотографий шестеренок коробки. отличить новую от старой довольно таки сложно.
IMG_7407_новый размер.JPG

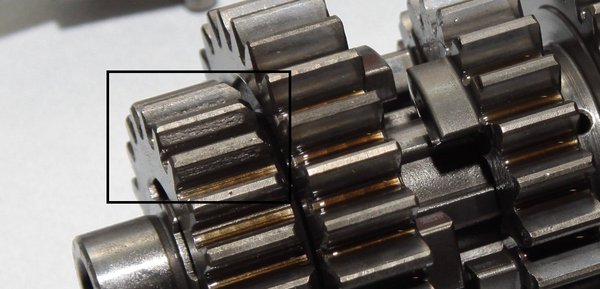

здесь шестеренка второй передачи выдает свой пробег частицами выкрошеного материала из пары зубчиков
IMG_7408_новый размер.JPG

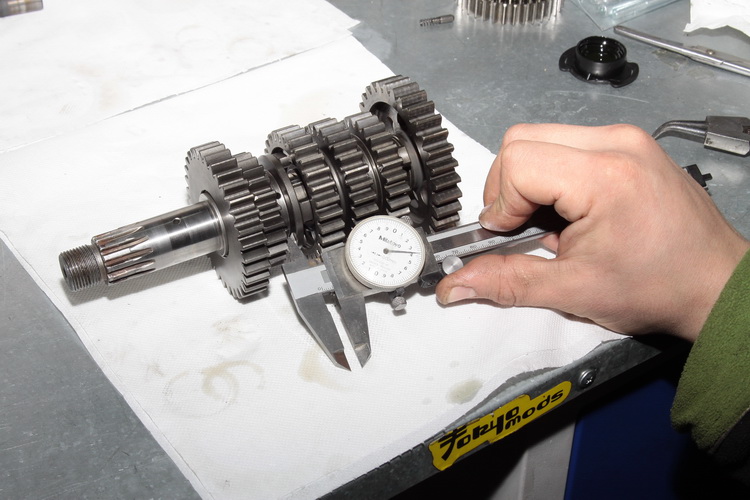

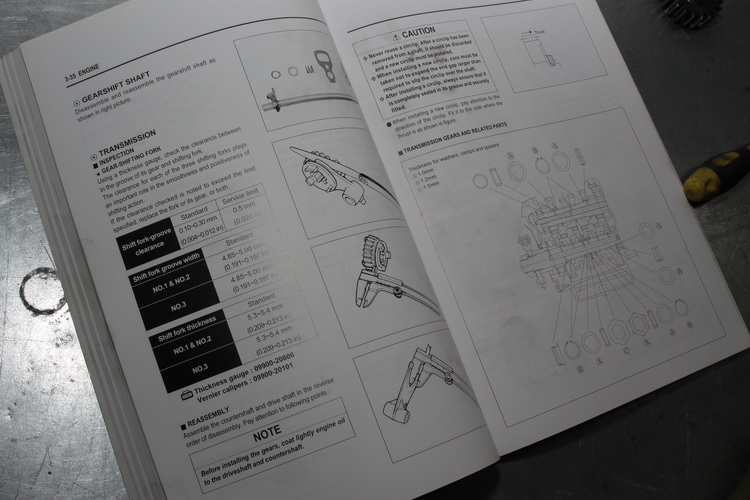

открываем нужную страничку сервис мануала со всеми лимитами и в бой
IMG_7424_новый размер.JPG

IMG_7432_новый размер.JPG

IMG_7434_новый размер.JPG
Аватара пользователя
Korider
Модератор
Модератор

Сообщения: 1092
Зарегистрирован: 17 дек 2009, 23:49
Возраст: 39
Откуда: Киев
Транспорт: Hyosung GT650RC
Имя: Олег
Телефон: 0684021326

Re: Сборка мотора Hyosung GT650R -2007

Сообщение Korider » 19 фев 2012, 20:31

Теперь можно переходить к сборке.
IMG_7418_новый размер.JPG

IMG_7421_новый размер.JPG

IMG_7444_новый размер.JPG

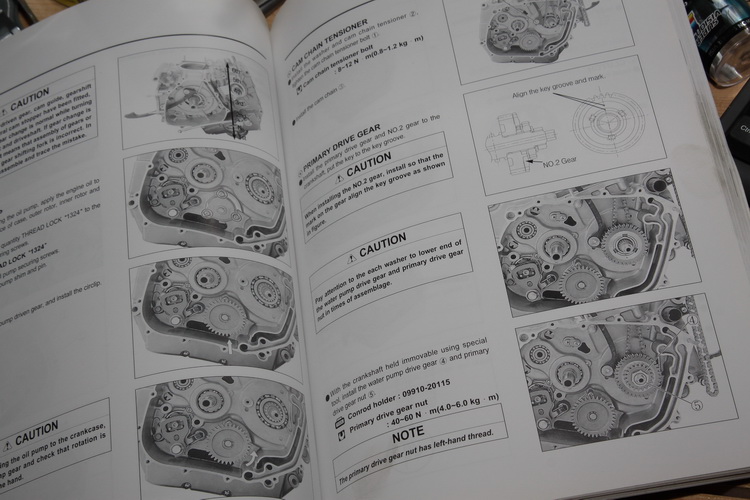

сервис мануал как обычно пестрит картинками и описаниями процесса сборки
IMG_7446_новый размер.JPG

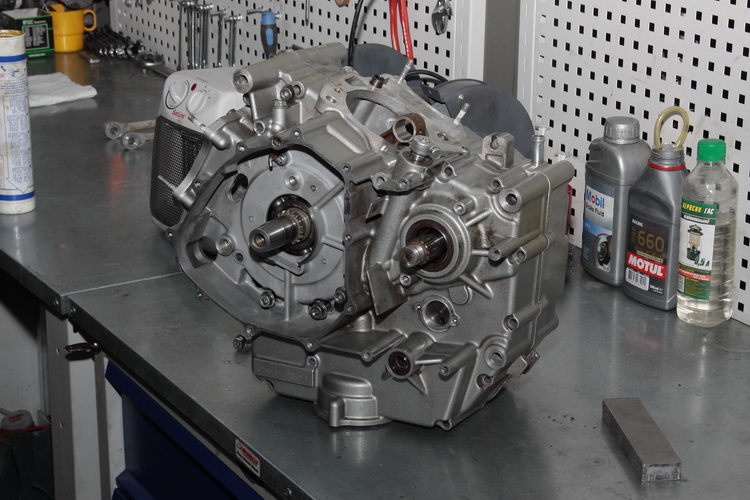

ну что ж картер собран.
IMG_7448_новый размер.JPG


дальше переходим к поршням, кольцам, пальцам, распредвалам, цепям, голове, цилиндрам.
забегая на перед скажу, не зависимо от того что покажут замеры, мною было принято решения менять кольца, цепи ГРМ, натяжители. хотя вскрытие натяжителя не показало никаких даже минимальных следов износа. шток натяжителя вылазил без подклиниваний. без сомнений могу сказать что натяжитель справлялся со своей работой. двигатель работал очень тихо.

фото отчет будет подготовлен позже!
Аватара пользователя
Korider
Модератор
Модератор

Сообщения: 1092
Зарегистрирован: 17 дек 2009, 23:49
Возраст: 39
Откуда: Киев
Транспорт: Hyosung GT650RC
Имя: Олег
Телефон: 0684021326

Re: Сборка мотора Hyosung GT650R -2007

Сообщение Korider » 21 фев 2012, 22:35

Итак, сегодня продолжилась процедура сборки мотора. к сожалению у Влада не было возможности всё по фотографировать пришлось иногда пользоваться камеркой телефона.

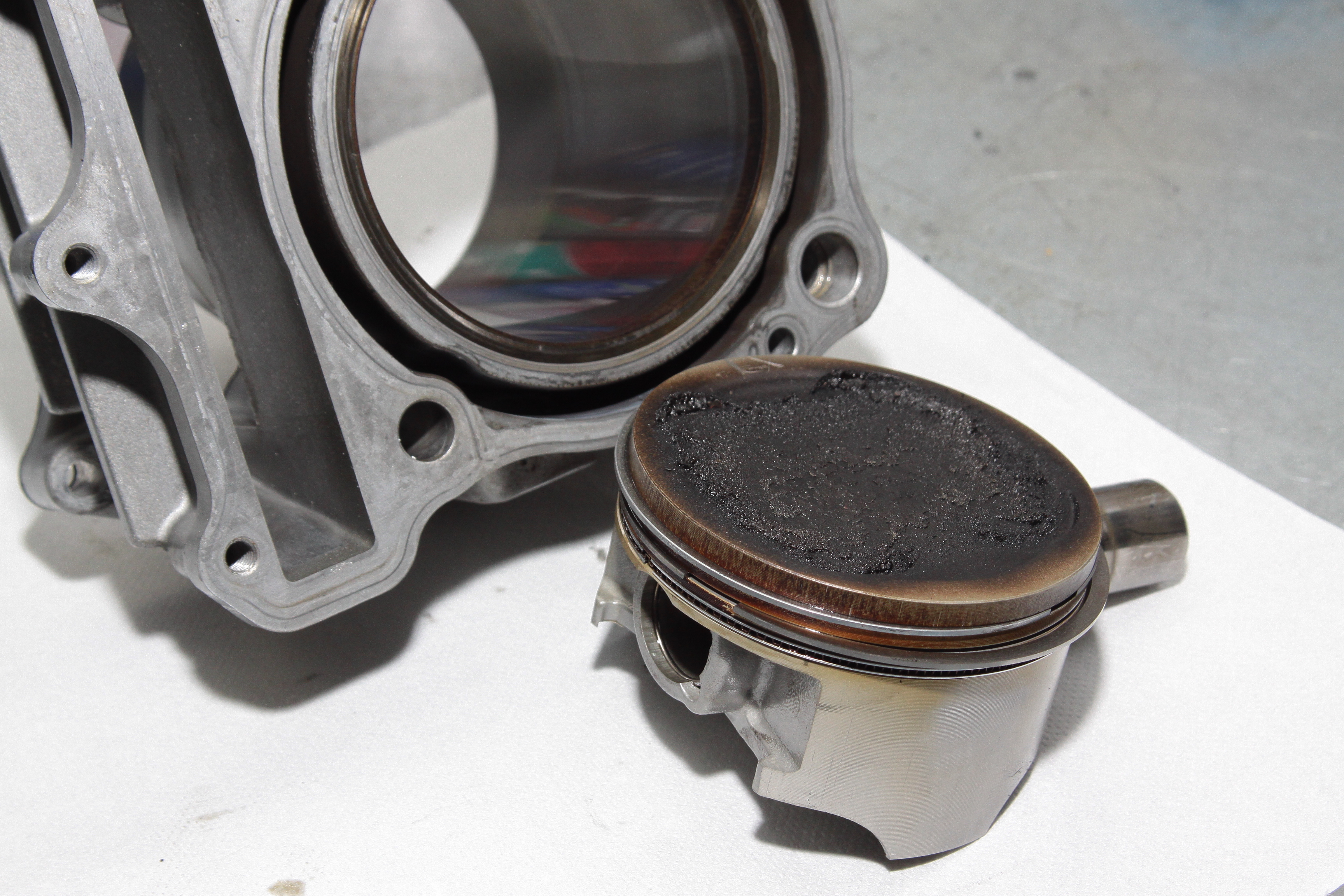

На поршне, клапанах скопилось не мало нагара. возможно проблема кроется в масле либо в бензине. хотя как масло так и бензин проверенных производителей :roll:

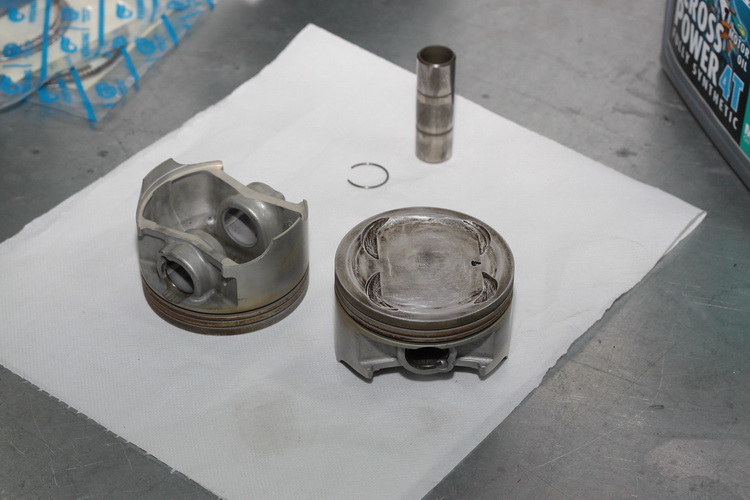

вот так выглядел поршень после снятия


вот так после того как механик приложил к нему руки
IMG_7492_новый размер.JPG

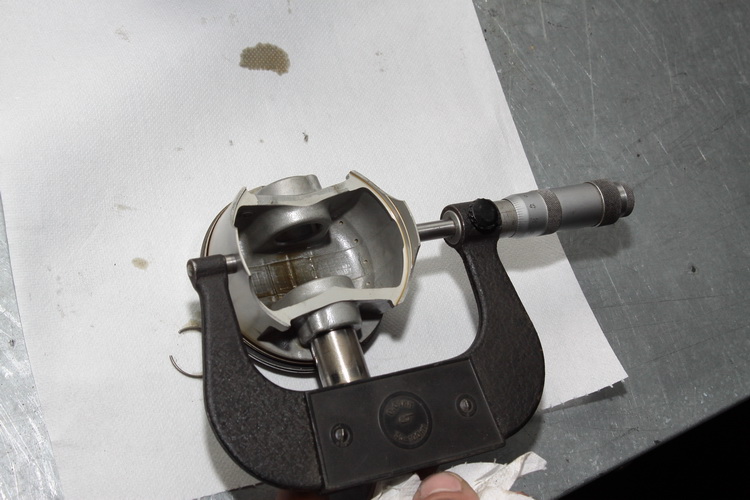

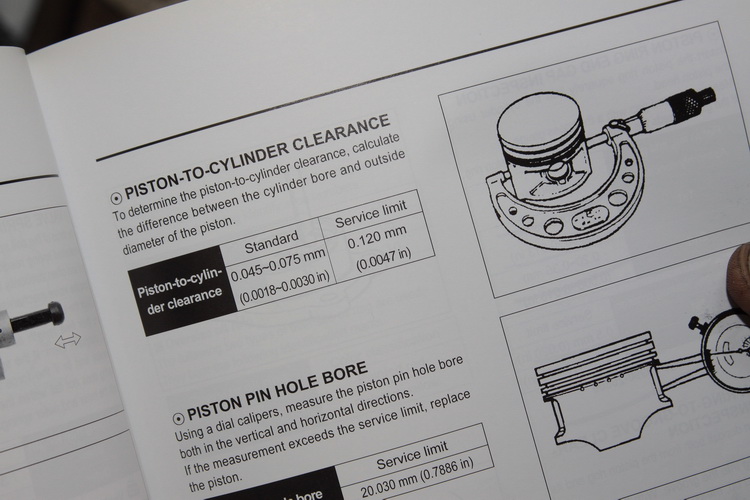

возвращаемся к нашему сервис мануалу, где как обычно есть вся необходимая информация.
IMG_6653_новый размер.JPG


замеры показали, что всё в пределах нормы
IMG_6652_новый размер.JPG
Аватара пользователя
Korider
Модератор
Модератор

Сообщения: 1092
Зарегистрирован: 17 дек 2009, 23:49
Возраст: 39
Откуда: Киев
Транспорт: Hyosung GT650RC
Имя: Олег
Телефон: 0684021326

Re: Сборка мотора Hyosung GT650R -2007

Сообщение Korider » 21 фев 2012, 22:39

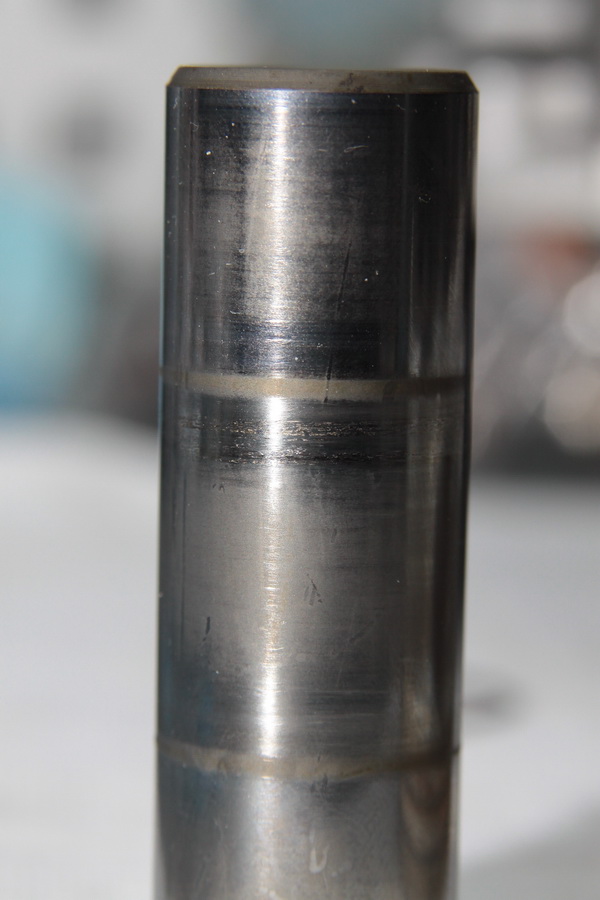

замеры пальца поршня показали что он так же в пределах нормы.
но на нем были замечены небольшие потертости. по скольку этот Hyosung планирует проехать 1млн. км :) было решено заменить пальцы.
IMG_7505_новый размер.JPG

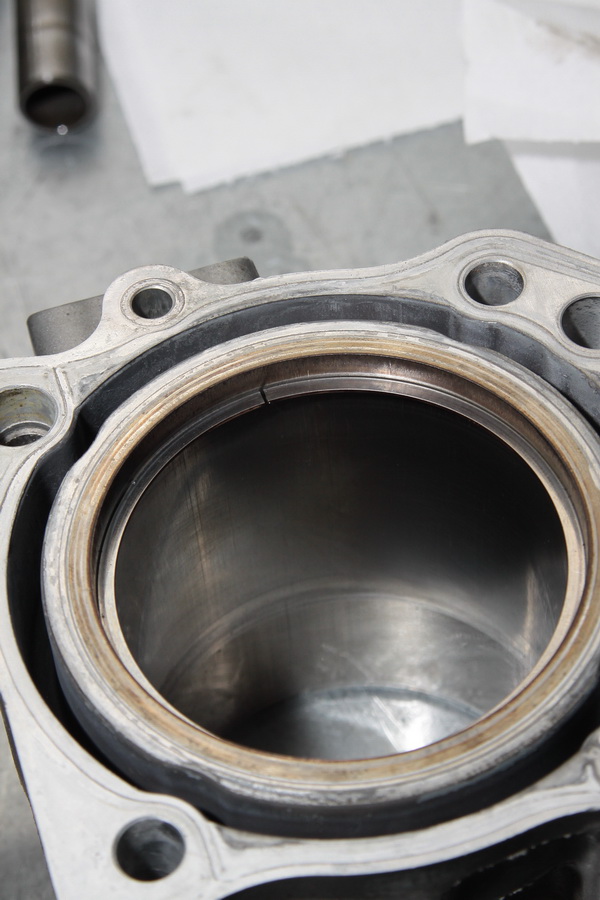

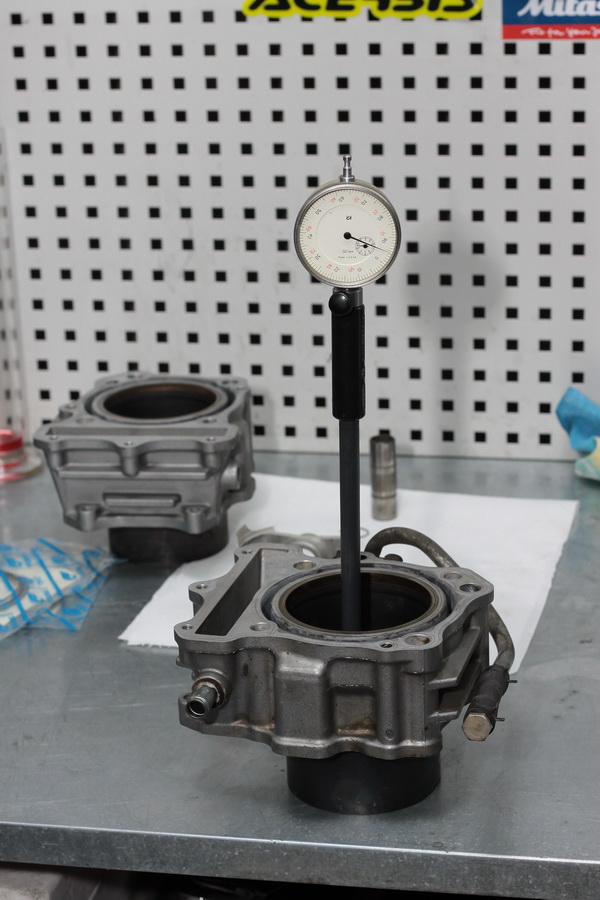

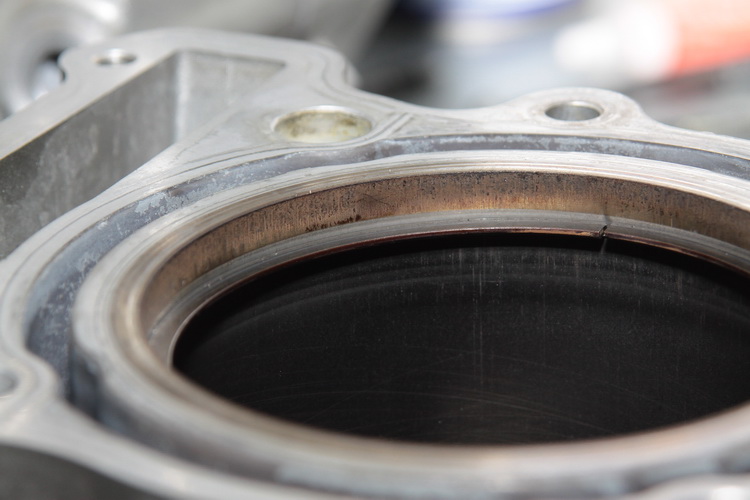

далее замеры внутренностей гильзы, и пару фото состояния цилиндра.
IMG_7486_новый размер.JPG

IMG_7506_новый размер.JPG

IMG_7513_новый размер.JPG
Аватара пользователя
Korider
Модератор
Модератор

Сообщения: 1092
Зарегистрирован: 17 дек 2009, 23:49
Возраст: 39
Откуда: Киев
Транспорт: Hyosung GT650RC
Имя: Олег
Телефон: 0684021326

Re: Сборка мотора Hyosung GT650R -2007

Сообщение Korider » 21 фев 2012, 22:58

Цепи ГРМ (как те что установлены так и новые) имеют только маркировку "M".
Аватара пользователя
Korider
Модератор
Модератор

Сообщения: 1092
Зарегистрирован: 17 дек 2009, 23:49
Возраст: 39
Откуда: Киев
Транспорт: Hyosung GT650RC
Имя: Олег
Телефон: 0684021326

Re: Сборка мотора Hyosung GT650R -2007

Сообщение Korider » 21 фев 2012, 23:25

Дальше устанавливаем поршня, цилиндры, сцепление.

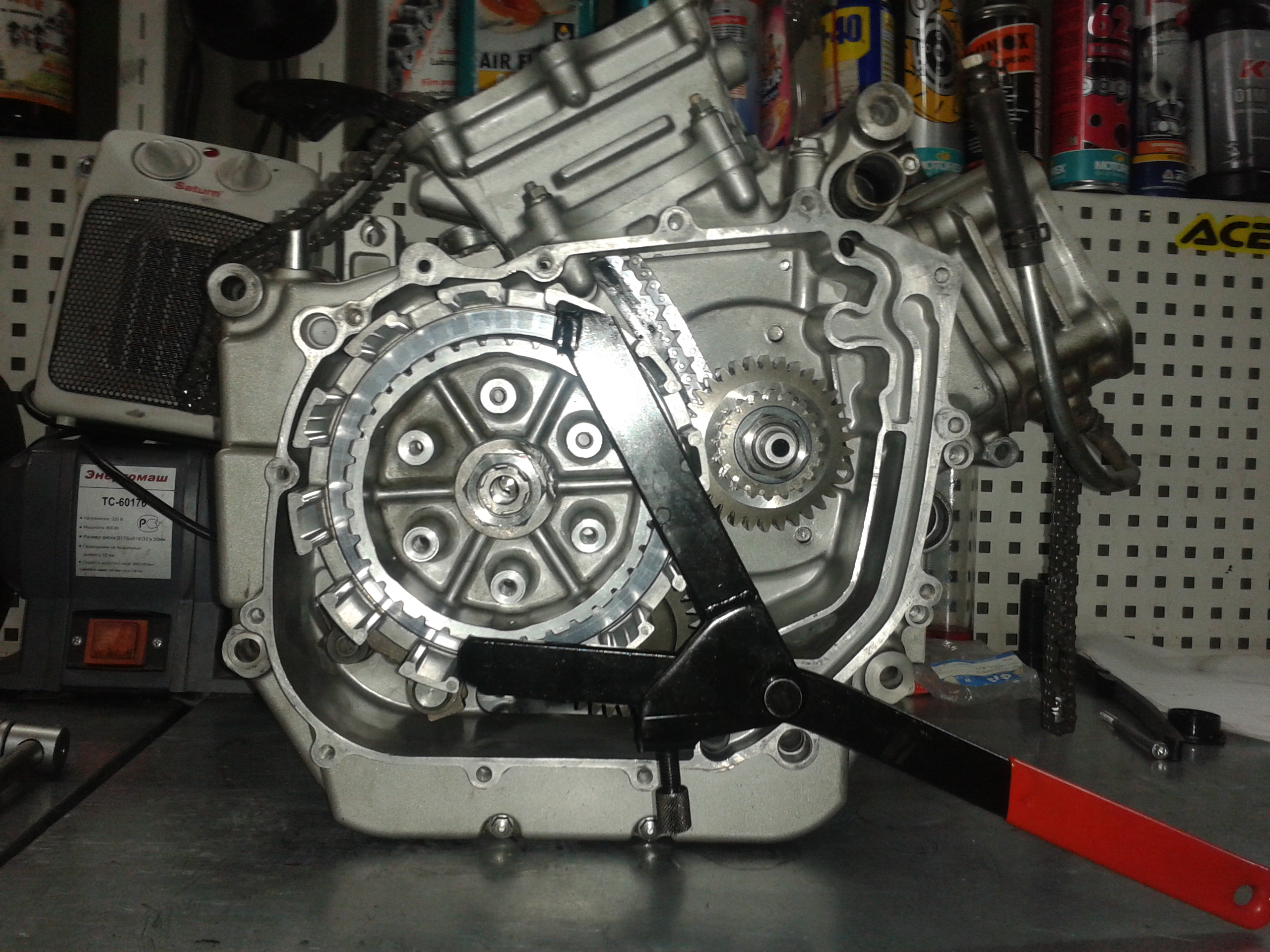

как можно увидеть на фото, для установки корзины сцепления имеется спец ключ, поэтому закладывать полено в заднее колесо при зажиме корзины не нужно :)
2012-02-21 19.05.42.jpg

2012-02-21 18.53.52.jpg
Аватара пользователя
Korider
Модератор
Модератор

Сообщения: 1092
Зарегистрирован: 17 дек 2009, 23:49
Возраст: 39
Откуда: Киев
Транспорт: Hyosung GT650RC
Имя: Олег
Телефон: 0684021326

Re: Сборка мотора Hyosung GT650R -2007

Сообщение Korider » 25 фев 2012, 12:59

Далее переходим к головам.

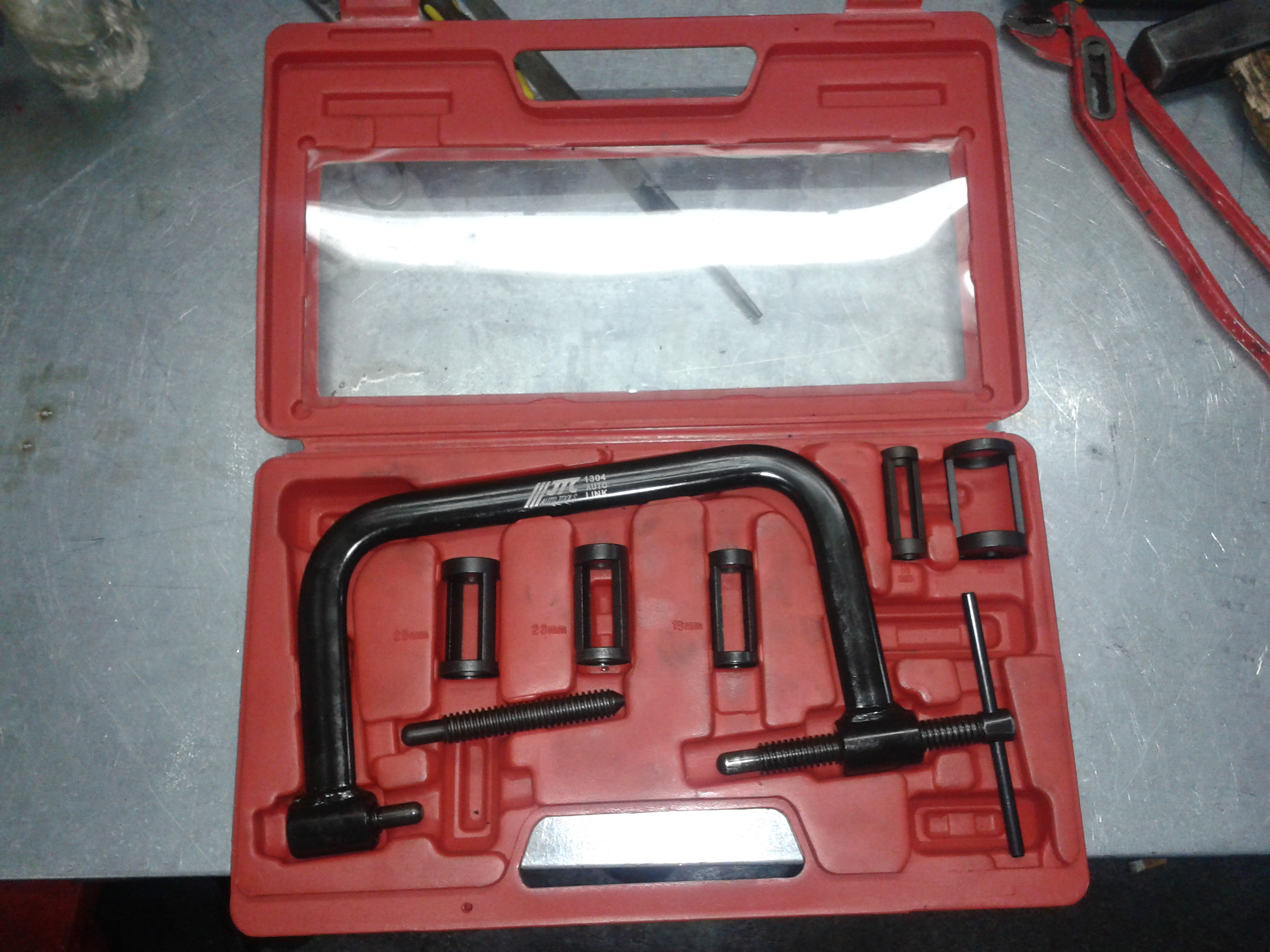

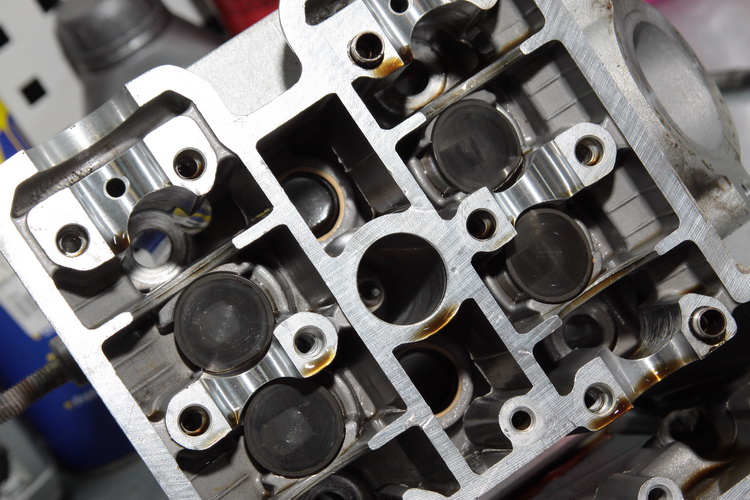

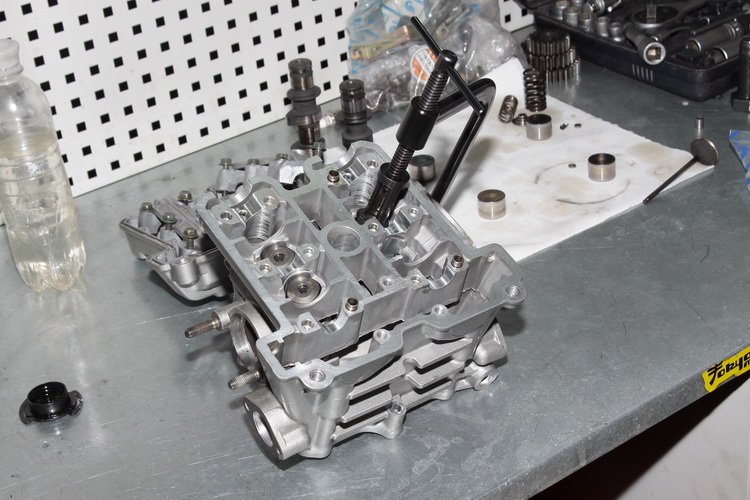

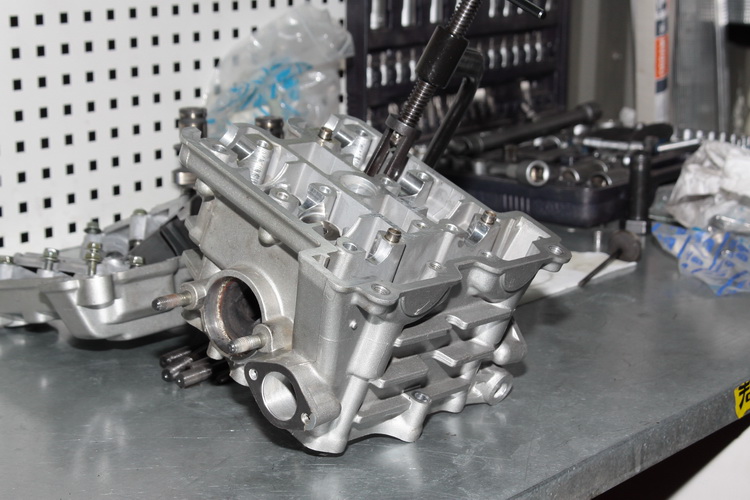

достаем чудо инструмент для снятия клапанов). обращаем внимание на состояние головок.
2012-02-21 19.23.01.jpg

IMG_7534_новый размер.JPG

IMG_7535_новый размер.JPG

IMG_6658_новый размер.JPG
Аватара пользователя
Korider
Модератор
Модератор

Сообщения: 1092
Зарегистрирован: 17 дек 2009, 23:49
Возраст: 39
Откуда: Киев
Транспорт: Hyosung GT650RC
Имя: Олег
Телефон: 0684021326

Re: Сборка мотора Hyosung GT650R -2007

Сообщение Korider » 25 фев 2012, 13:03

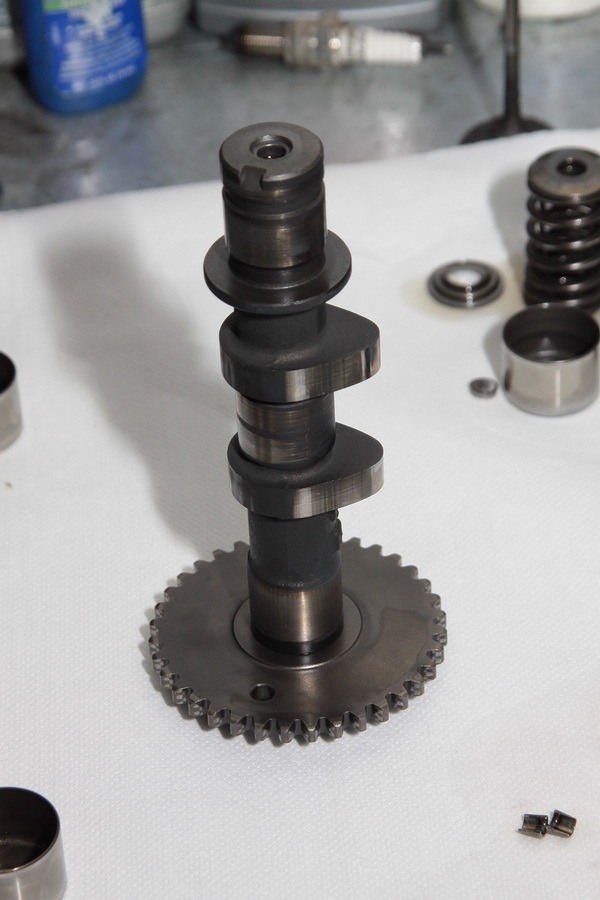

Меряем сервис лимиты кулачков распредвала. все размеры в пределах нормы и еще ой как далеки до лимитированных размеров.

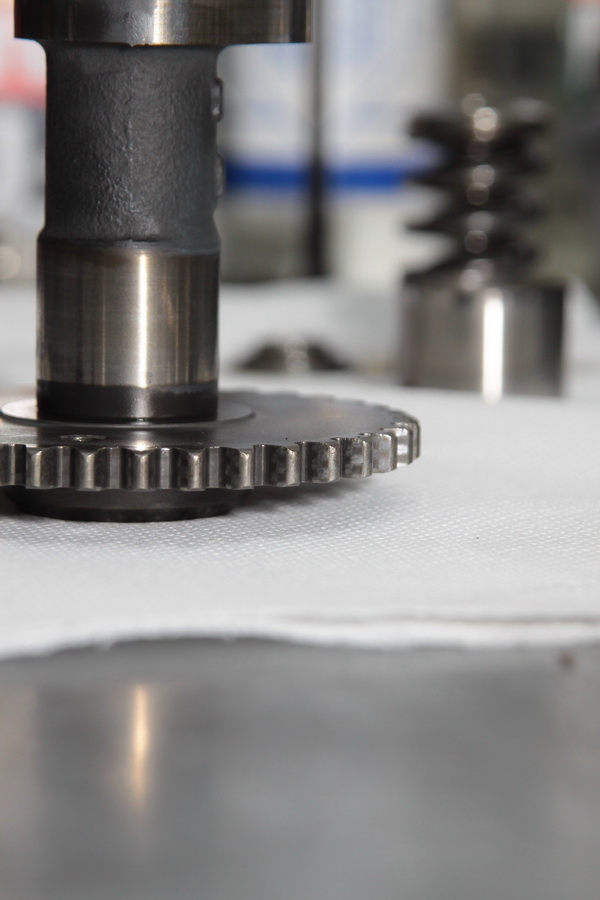

так же немного фото состояния распредвалов, звездочек ГРМ
IMG_7528_новый размер.JPG

IMG_7529_новый размер.JPG

IMG_7530_новый размер.JPG
Аватара пользователя
Korider
Модератор
Модератор

Сообщения: 1092
Зарегистрирован: 17 дек 2009, 23:49
Возраст: 39
Откуда: Киев
Транспорт: Hyosung GT650RC
Имя: Олег
Телефон: 0684021326

Re: Сборка мотора Hyosung GT650R -2007

Сообщение Korider » 25 фев 2012, 13:14

Состояние внутренних и внешних пружин клапанов в пределах нормы. клапана - аналогично.

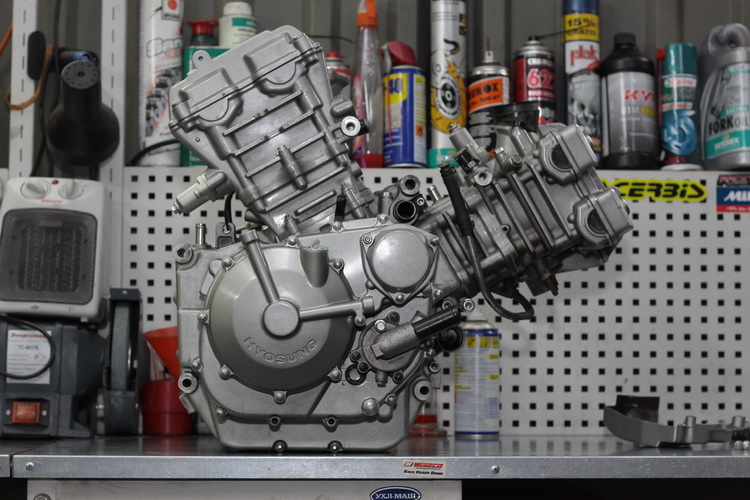

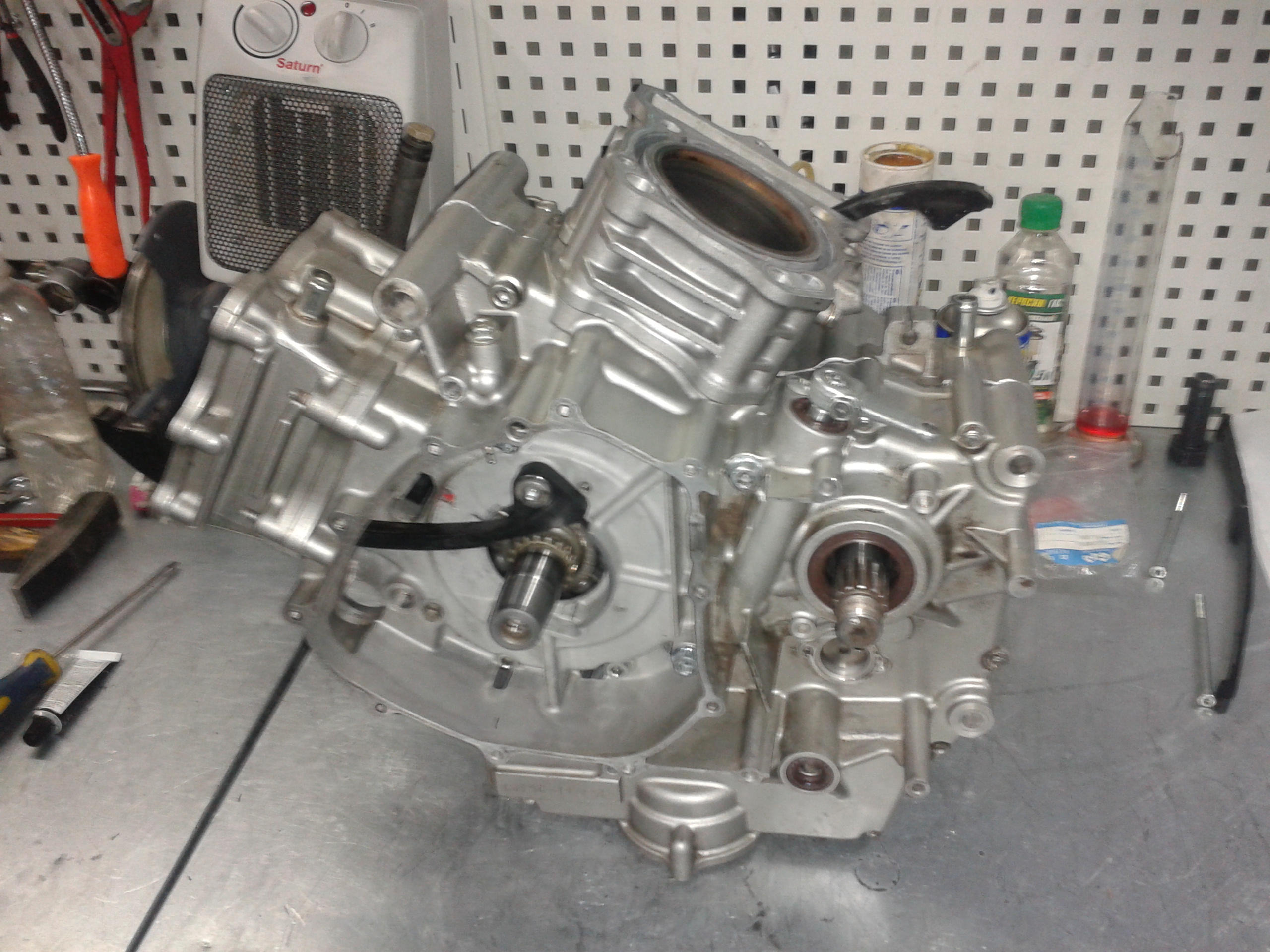

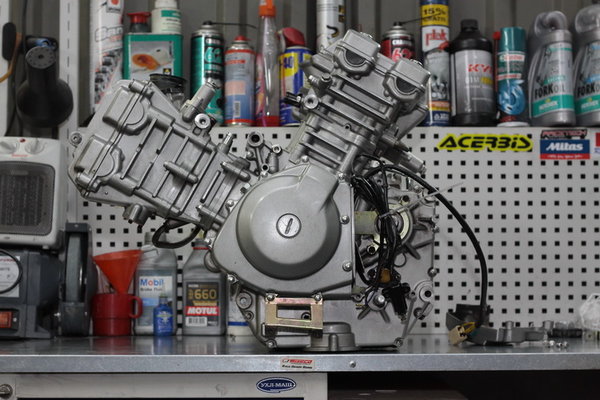

мотор уже практически в сборе.

IMG_7545_новый размер.JPG

IMG_7542_новый размер.JPG
Аватара пользователя
Korider
Модератор
Модератор

Сообщения: 1092
Зарегистрирован: 17 дек 2009, 23:49
Возраст: 39
Откуда: Киев
Транспорт: Hyosung GT650RC
Имя: Олег
Телефон: 0684021326

Re: Сборка мотора Hyosung GT650R -2007

Сообщение Korider » 25 фев 2012, 13:23

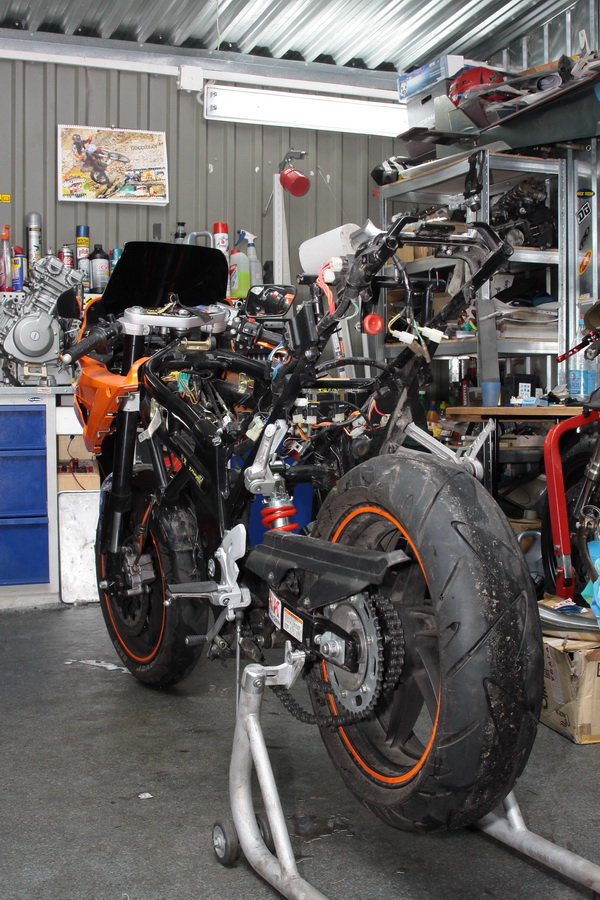

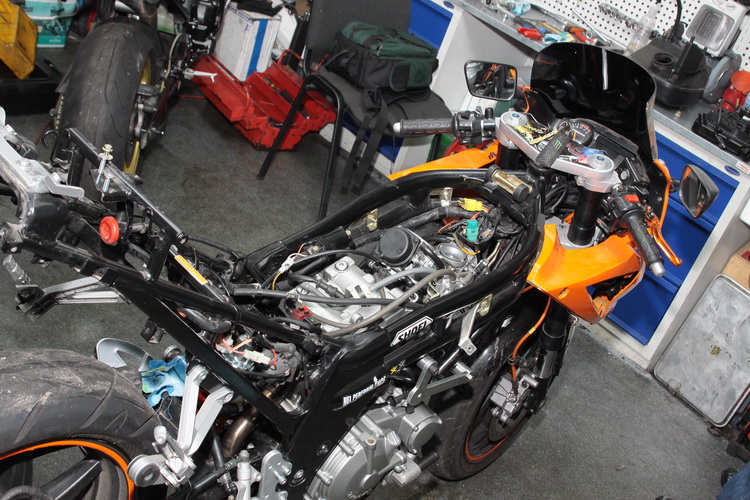

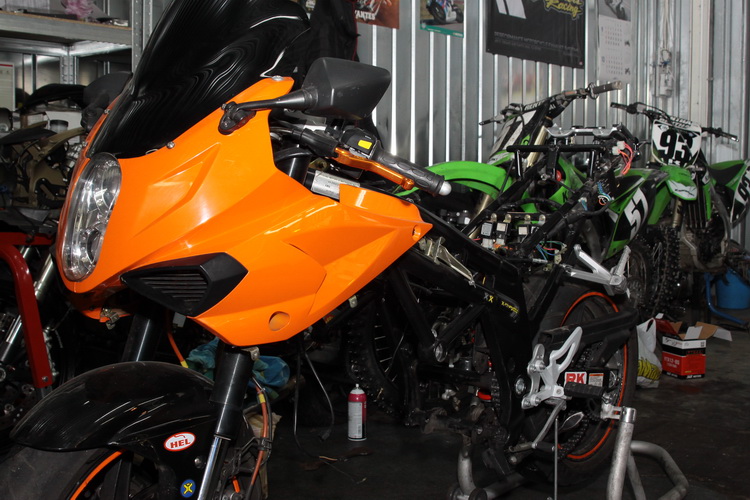

Теперь переходим на финальную стадию. установка мотора на раму.
IMG_7580_новый размер.JPG

IMG_7586_новый размер.JPG


здесь к сожалению с фото отчетом небольшой промах. стоило нам отлучится на час/полтора как уже всё было установлено на мот.
IMG_7587_новый размер.JPG

IMG_7592_новый размер.JPG
Аватара пользователя
Korider
Модератор
Модератор

Сообщения: 1092
Зарегистрирован: 17 дек 2009, 23:49
Возраст: 39
Откуда: Киев
Транспорт: Hyosung GT650RC
Имя: Олег
Телефон: 0684021326

Re: Сборка мотора Hyosung GT650R -2007

Сообщение Korider » 25 фев 2012, 13:26

один из самых приятных моментов после заводки мотоцикла)

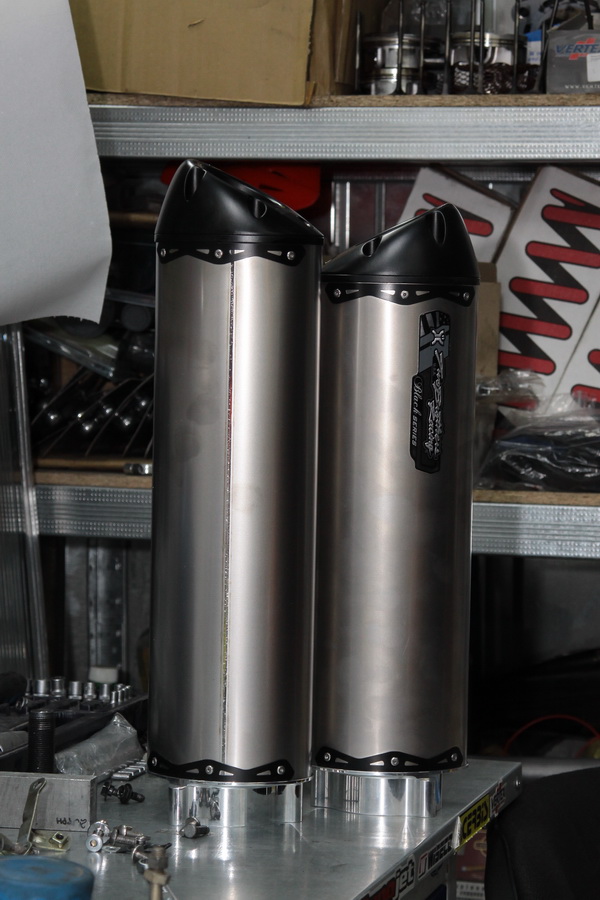

это установка трубы. с этого сезона будет установлена самая топовая банка компании Two Brothers - Titanium Black Series.
забегу на перед, такая же будет установлена на белой 650ке ЕФИ Влада.
IMG_7593_новый размер.JPG
Аватара пользователя
Korider
Модератор
Модератор

Сообщения: 1092
Зарегистрирован: 17 дек 2009, 23:49
Возраст: 39
Откуда: Киев
Транспорт: Hyosung GT650RC
Имя: Олег
Телефон: 0684021326

Re: Сборка мотора Hyosung GT650R -2007

Сообщение Toxic » 25 фев 2012, 13:41

Красавчег :) Звук в студию.
Аватара пользователя
Toxic
Участник форума
Участник форума

Сообщения: 956
Зарегистрирован: 29 сен 2011, 20:53
Возраст: 38
Откуда: Киев
Транспорт: Hyosong GT250R efi
Имя: Александр
Телефон: 067-551-51-43

Re: Сборка мотора Hyosung GT650R -2007

Сообщение Korider » 25 фев 2012, 13:49

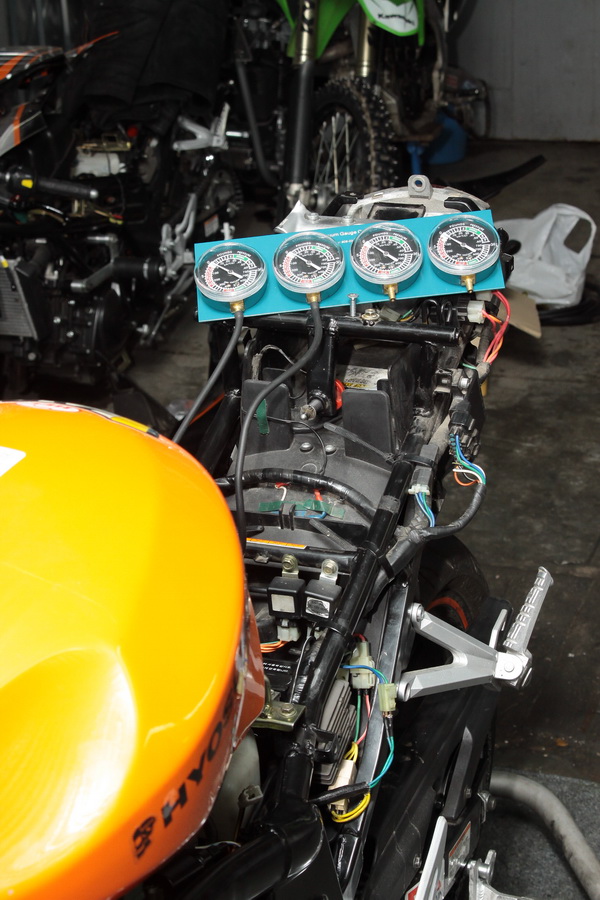

Финальные аккорды отладки карбюраторов.
давно я не слыхал чтоб так пел двигатель моего байка!
так же парочка слов касательно Two Brothers. Как обычно выше всяких похвал.

IMG_7595_новый размер.JPG
Аватара пользователя
Korider
Модератор
Модератор

Сообщения: 1092
Зарегистрирован: 17 дек 2009, 23:49
Возраст: 39
Откуда: Киев
Транспорт: Hyosung GT650RC
Имя: Олег
Телефон: 0684021326

Re: Сборка мотора Hyosung GT650R -2007

Сообщение RuslanRB » 26 фев 2012, 01:19

Ну вот, всё собрано! Так сказать, с открытием сезона, Олег!
Теперь и ты вспомнишь что такое мототоксикоз :D
Аватара пользователя
RuslanRB
Участник форума
Участник форума

Сообщения: 899
Зарегистрирован: 03 авг 2009, 09:19
Возраст: 43
Откуда: Сумская обл., г. Конотоп
Транспорт: Honda CBR1100XX

Re: Сборка мотора Hyosung GT650R -2007

Сообщение Korider » 26 фев 2012, 12:19

нее, я еще пока не осознаю что мот собранный)) вот когда он будет стоять в гараже, тогда начнет плющить :)
Аватара пользователя
Korider
Модератор
Модератор

Сообщения: 1092
Зарегистрирован: 17 дек 2009, 23:49
Возраст: 39
Откуда: Киев
Транспорт: Hyosung GT650RC
Имя: Олег
Телефон: 0684021326
